¿Practicas el #cableporn o eres más de #cablegore?

Hoy en día surgen movimientos de la nada, y nos ha llamado la atención uno en concreto: el #cableporn, un fenómeno que apoyo al 100% desde Zapicables. Se trata de hacer que las instalaciones de cableado múltiple sean agradables a la vista, y ya de paso mucho más limpias y ordenadas. Cómo no, también ha surgido su antítesis: el #cablegore, que no es más que muestras de instalaciones cableadas caóticas a más no poder.



El motivo de mi rotundo apoyo, es el hecho de que las tecnologías inalámbricas parecen no dar más de si, aunque algún día puede que nos sorprendan. Por poneros un ejemplo, hace una semana os hablaba en otro artículo sobre la pérdida de calidad en los auriculares bluetooth con respecto al cable, y llegué a la conclusión de que solo merecía la pena por la comodidad de no tener cables pero practicando el #cableporn solucionaríamos la “molestia” y ganaríamos calidad.



No hace falta decir que en instalaciones complejas de centros de datos el #cableporn mejora notablemente el rendimiento, tanto para limpieza y refrigeración de los equipos como para mantenimiento y localización de averías, a parte de dar una estética artística que genera tranquilidad y sosiego a los trabajadores, cosa que evita el estrés, mejora el rendimiento del personal, y da una clara sensación de profesionalidad de cara al cliente.



#Cableporn





Vs. #Cablegore





En casa la cosa se complica. Solemos disponer de cables de diferentes medidas y colores, añadimos y quitamos dispositivos a menudo, y aunque nuestra madre/pareja se empeñe en que esté todo recogido y tengamos los cables bien ordenados, siempre surge la necesidad de usar uno de esos cables que nos hacen desordenar el resto, la cosa se lía cada vez más y optamos por dejarlo como quede (si puede ser detrás de un armario para que no se vea mucho). Así que se podría decir que en general tiramos más de #cablegore, aunque existen muchas opciones originales para evitarlo.





Si quereis ver más sobre el tema:

https://www.reddit.com/r/cableporn/

https://www.reddit.com/r/cablegore/

Además de poder usar la etiqueta #cableporn o #cablegore en las redes sociales varias, sonde disponéis de ejemplos infinitos de lo más curiosos.

Cámaras deportivas de acción. No solo existe GoPro

Las cámaras de acción son aquellas que nos permiten grabar, en alta calidad de vídeo, cualquier momento de nuestras vidas. GoPro nos abrió un mundo de posibilidades, sobretodo en el ámbito deportivo, gracias a su tamaño, calidad de grabación, autonomía, y accesorios disponibles; y aunque no le discuto a nadie que GoPro hace unas cámaras increíbles en cuanto a prestaciones y calidad de sus materiales, existen otras alternativas más económicas que pueden satisfacer vuestras necesidades sin tener que comprar una GoPro.

Cámara 360º Action Panorámica Full HD+Wifi+Accesorios

Para elegir la correcta deberíais fijaros en lo siguiente:

Resolución: Entre las características técnicas de cualquier cámara del mercado deberían especificar la resolución. Esta marcará la calidad de la imagen con la que graba la cámara. Las más altas de gama graban a 4K o Ultra HD. Sinceramente no creo que sea necesario y una resolución de 1080 Full HD es más que suficiente, aunque esto depende de vuestro nivel de “frikismo”. Lo mínimo que aceptaría, si comprara yo la cámara, es una resolución de 720p: hay modelos económicos con esta resolución, que dan una muy buena calidad de imagen.

Frames por segundo (FPS): Se trata de la cantidad de “frames” o imágenes que graba la cámara en 1 segundo. Contra más alto es el número, más fluida es la imagen, dando la sensación de más naturalidad. Para ir bien yo elegiría una con más de 30 fps, sobretodo si os gusta disfrutar de vuestras grabaciones a cámara lenta.

Accesorios: Una de las cosas más importantes. GoPro dispone de una gama brutal de accesorios que permiten hacer casi de todo con sus cámaras. En zapicables.es podreis encontrar algunos, aunque nada en comparación con la infinidad de los que disponen. El resto de cámaras suelen disponer de accesorios varios como soportes para manillar, casco y carcasas de protección para polvo y agua e incluso para sumergirlas en cualquier líquido.

Cámara Deportiva Action Rollei AC 300 HD Plus

Existen más características pero creo que las más importantes son las que os acabo de describir o, al menos, las más decisivas a la hora de elegir modelo.

Os invito a pasar por la sección de cámaras de nuestra tienda online, donde encontraréis varios modelos con características diferentes para la mayoría de usos de los que os acabo de hablar.

Conoce los conectores de audio más usados

Hoy os voy a hablar de conectores de audio. Me ha encantado la explicación de los amigos de www.alfatecnicos.net así que he cambiado poco el artículo que ellos exponen. Espero que os sirva de ayuda si buscáis un conector en concreto. Ya os hablé del jack en este artículo, pero existen otros a tener en cuenta.

Al igual que las especies animales, los conectores también están divididos por sexo. Los hay machos y hembras. Y es muy fácil distinguirlos. Los que veas que tienen un pin o punta saliente son machos. Los conectores hembra tienen un hueco donde insertar los machos.

Además de por su “sexo”, podemos clasificar a los conectores como:

RCA AereoAéreos: Son la mayoría. No están fijos en ningún equipo, sino que “vuelan” junto al cable.XLR Chasis

Chasis: Sirven para adosar en un equipo de audio. Los encontramos anclados a la consola o a la salida de los micrófonos.

XLR de chasis marca: http://www.neutrik.com/

Tanto machos o hembras, aéreos o de chasis, los conectores pueden ser:



1. XLR
Es el más usado en audio profesional y para la conexión de micrófonos. Ya veremos que, aunque tiene tres pines, se usa principalmente para conexiones mono. Aunque no es muy normal, también puedes encontrar XLR con más pines, 5, 8… Este conector cuenta con unas ranuras que sirven de guías para evitar cualquier error en la conexión y una especie de gancho que asegura su conexión.

En el caso de que queráis construiros vuestro propio cable, para identificar qué “patita” se suelda con cada cable, nos fijamos en el número que tienen en la parte trasera. Dependiendo del tipo de conexión que hagamos, o el idioma que usemos, puedes encontrar diferentes nombres para cada una de ellas.

Pin 1MallaGNDMasa
Pin 2Vivo o Señal
Positivo
Hot / CalienteFase
Pin 3NegativoCold / FríoContrafase

XLR
Conectores Neutrik XLR hembra y macho.

2. Plug o Jack

Partes PlugSe pueden encontrar con uno o dos anillos en la punta separados por aros de plástico aislante negro. El primero lo podremos usar para conexiones mono (TS) y el segundo para estéreo o balanceadas (TRS).

Miniplug TRS (Tip-Ring-Sleeve)

 Tipos Plug

Conectores Neutrik Plugs TS, TRS y Mini TRS acodado.

Los hay en versión mini (un octavo de pulgada o 3,5mm) y en grande, que son de un cuarto de pulgada o 6,3mm. Hay otro, todavía más mini (de 2,5mm), que se usa para algunas conexiones de audífonos a teléfonos móviles.



3. RCA
RCA

Muy usado en los equipos domésticos de audio para conectar el DVD a la TV, o el CD al componente… Suele ir siempre en pareja ya que se emplea para transportar señales estéreo, aunque el conector sea mono.




4. Speakon

SpeakonA simple vista se asemeja a un XLR. Son conectores de uso profesional para llevar señales del amplificador al altavoz. Tiene un seguro que impide salirse de la conexión si sufren un fuerte tirón.

Speakon marca http://www.neutrik.com/

5. Adaptadores

AdaptadoresComo en este mundo no todo está previsto, existen adaptadores para cambiar el conector de audio que necesitamos según el equipo donde enchufemos. Tenéis que saber que cualquier adaptador que encontréis, entre cualquiera de los conectores citados en este artículo, serán totalmente compatibles entre si y funcionales. Como ya os he hablado en otros artículos existen señales analógicas y digitales, así que en el momento en que otros conectores, que no se citan en este artículo, entran en juego, podemos tener problemas de compatibilidad y no resolver el problema de conexión que se nos presente.

¿Por qué se acaban los ciclos de carga en una batería?

Como todo, una batería común de litio, de las que contienen todos los smartphones, tablets y portátiles, acaba agotando su vida del propio uso. Contra más las usemos, y más veces las descarguemos y volvamos a cargar, menos tiempo nos durarán. Esto se debe a un desgaste interno de las baterías que sufren debido a su construcción.

bater

Actualmente se están estudiando otro tipo de compuestos en las baterías que alargan su vida multiplicando por diez, o incluso más, el número actual de ciclos de carga y descarga. Yo creo, y solo es mi opinión, que va a ser difícil que lo veamos implementado en la tecnología actual, a no ser que sea estrictamente necesario para su fiabilidad o su funcionamiento, ya que no interesa. Las grandes compañías saben que lo primero que suele fallar en nuestros dispositivos son las baterías, y que muchos lo usamos como excusa para cambiarlos por equipos más modernos, por lo que si las baterías duran más años, tardaremos más en cambiarlos. Consumismo puro y duro.

Bateria Nokia BL-4S 3600 2680 7610 7100 SUPERNOVA x3 700mAh

De momento nos tenemos que contentar con usar pequeños trucos para alargar la vida de nuestras baterías. Existen muchos tipos de baterías, y depende del tipo necesitan diferente tipo de cuidados. Esto nos ha hecho caer en algunos errores de uso, debido a que antiguamente se recomendaban unos hábitos de carga pero actualmente son otros. En el caso de las baterías de litio para smartphones, tablets y portátiles, entre otros dispositivos, podemos alargar algo su vida haciendo lo siguiente:

  • No dejar que la carga baje de un 20% antes de iniciar su recarga. Solo se recomienda descargarla completamente una vez al mes, o cada dos meses, para recuperar su “memoria”.
  • Evitar cambios bruscos de temperatura. Son muy sensibles, y dejarlas al sol o en lugares húmedos disminuye su rendimiento. Lo ideal son 15-20 grados.
  • La primera carga no afecta a su duración ni es necesario hacerla completamente, es igual la primera que las siguientes.
  • Si se van a almacenar se recomienda guardarlas con carga intermedia y en un lugar fresco y seco, nunca mantenerlas largos periodos de tiempo con carga completa.

De todas maneras, antes de cambiar de dispositivo solo por problemas de batería, os recomiendo pasar por el apartado de baterías de Zapicables (en breve lo tendréis disponible). Tenemos casi todos los modelos y os ahorraréis un dinerillo alargando la vida de vuestro equipo unos años más.

¿Que son Pinouts?

Imaginemos que queremos fabricar nuestro propio cable, ya que es un cable muy extraño y comercialmente es inviable, y no se encuentra en el mercado. También es posible que se encuentre, pero sea tan raro que cueste de localizar y sea caro, o no se encuentre en nuestro país, por lo que los portes tripliquen o quintupliquen el precio del cable. Otra opción es que os queráis hacer un cable de una medida en concreto que no encontráis, o simplemente os gusta haceros vuestros propios cables porque sois unos manitas.

4017_pinout-svg



Pues un Pinout, en inglés, es una palabra que significa algo así como “asignación de patillaje”. En electrónica se suele usar para determinar la función de cada pin en un circuito integrado, y en informática, que es lo que a nosotros nos interesa, cómo va cableado un conector.

Así que, si necesitáis saber qué cablecito va en cada pin de vuestros conectores a soldar, por raro que sea, os recomiendo una web que contiene infinidad de pinouts de conectores, habidos y por haber, para que no se os escape ni uno. http://pinouts.ru/

Ahora ya teneis la guia. Si necesitáis material para soldar, encontraréis todo lo necesario en la tienda on-line de Zapicables. ¡Y a los mejores precios! www.zapicables.es

Aprende a interpretar un alimentador / transformador

Todos los aparatos que usamos a diario necesitan alimentación para funcionar. La mayoría usan voltajes bajos gracias a transformadores que llevan internamente acoplados a su electrónica, o externamente conectados a la corriente acoplados al enchufe, o entre el enchufe y el conector del aparato en si.

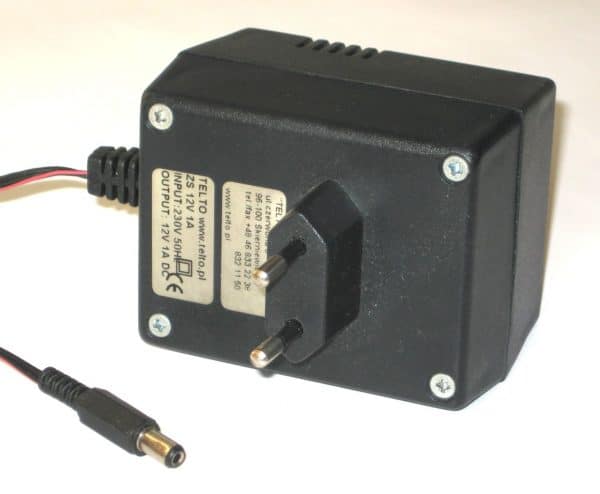

alimenta

Estos transformadores convierten la tensión (voltios) que sale de nuestros enchufes, 220 Voltios aprox. en nuestro caso, a la que necesitan los aparatos para funcionar. Para elegirlos hay que tener en cuenta una serie de factores, y os voy a poner como símil los coches en algún caso, a ver si se entiende mejor:

  • A qué voltaje trabaja nuestro aparato: Esto es un fijo, el aparato trabaja a un voltaje determinado por el fabricante y necesita tal para funcionar, no hay más. En un coche sería el tipo de carburante que necesita, ¿diesel? ¿sin plomo 95? ¿sin plomo 98?, si hablamos de fuentes de alimentación  ¿6 voltios? ¿9 voltios? ¿12? ….
  • Trabaja en corriente Alterna (AC) o contínua (DC): Solo hay estas dos opciones, y podemos encontrarnos aparatos dc-simque funcionen con cualquiera de las dos. Solo tenemos que fijarnos en el símbolo que hay junto al voltaje en la salida (OUTPUT), suele poner AC o DC. En otros casos ponen  si es alterna, y si es continua una ralla con puntitos debajo como la imagen de la derecha.
  • Cuánto consume: Este es otro concepto. Sabemos que trabaja a un voltaje, pero ¿qué cantidad de energía necesita? Esto suele venir expresado en Amperios (A) o en Vatios (W). En un coche sería el consumo en litros cada 100 km. Lo que necesita “beber” para hacer su trabajo.
  • Qué tipo de conector lleva: Creo que no necesita explicación, debemos fijarnos en la forma y medidas del conector para coger uno que encaje en el que lleva nuestro aparato.
  • Polaridad: Solo en caso de que la salida sea en corriente contínua (DC), encontraremos un dibujo que nos indica la posición del positivo y el negativo en el conector de salida que utiliza el alimentador. Los transformadores “multiclavija” y “multitensión” suelen dejar elegir la polaridad, no es fija. Si nos equivocamos al conectar no pasa nada, simplemente no funciona y debemos cambiarla.

Como ejemplo de tranformador habitual que encontramos en el mercado podemos ver que, en la imagen de inferior, la entrada INPUT que acepta este alimentador es de 120V (es americano, en nuestro caso pondría 220V) y la salida es de 11,5V DC. Consume 1,95 Amperios.

No es algo sencillo para alguien que no sabe nada de electrónica ni electricidad, pero es lo mínimo que se necesita saber para ir a comprar uno de ellos y estar seguro de que, lo que te venden, es lo que realmente necesitas.

¿Qué salida DVI tiene mi equipo?

Otra de las dudas típicas que me consultan mis clientes suele ser el querer adaptar la salida DVI de la que disponen en su equipo a la conexión HDMI o VGA de un monitor, o proyector, o tv, al que lo quieren conectar. Aunque parezca que son compatibles entre sí, porque existen adaptadores para ellos, tenemos que fijarnos primero en cómo es el DVI del que disponemos, ya que nos determinará si es posible o no su conexión.

Como os he hablado en otros artículos anteriores, existen señales digitales y señales analógicas. Se da la peculiaridad de que el conector DVI es capaz de transmitir y recibir los dos tipos de señales, pero depende de los pines de los que disponga, como vemos en la imágen.

Teniendo en cuenta esto, y sabiendo que un conector HDMI es digital y un VGA es analógico, sabremos que los DVI marcados en azul en la imagen de arriba solo transmiten señal digital, por lo que no los podremos conectar nunca a un VGA, ya que es analógico. En el caso de los marcados en naranja son totalmente compatibles con las dos señales, tanto HDMI como VGA, excepto DVI-A que es exclusivamente analógico, por lo que no lo podríamos conectar a un HDMI. Fijaros en los adaptadores de las imágenes siguientes, los dos tienen DVI pero de diferente señal, por eso el patillaje distinto.

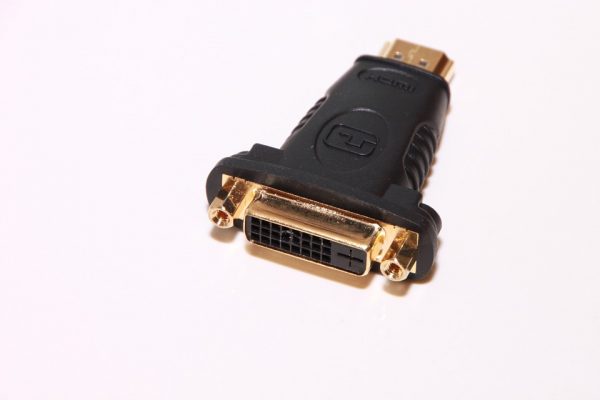

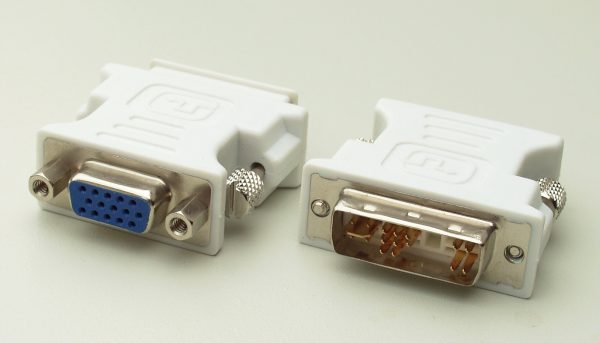

dvi_hdmihttps://www.zapicables.es/producto/adaptador-dvi-a-vga/ dvi_to_vga

Salida coaxial y salida óptica

En muchos dispositivos de audio y vídeo dedicados al disfrute doméstico, tipo DVD, Blue-ray, TDT´s, Video Consolas, etc. podéis encontrar salidas independientes de únicamente audio para combinarlo con home cinemas, amplificadores de audio, barras de sonido, etc.

Este tipo de salidas suelen ser coaxial, con conector RCA, o ópticas, con conector Toslink. En los dos casos se trata de señal digital, y gracias a eso podemos disfrutar de sonido de gran calidad, incluso de sonido envolvente 5.1 conectándolo a un amplificador con esta característica.

hcinem

Estas dos señales, aún siendo las dos digitales, no son compatibles entre si. La señal óptica es un haz de luz que circula por el cable entre los equipos y la señal coaxial es una señal eléctrica. Si queremos conectar una salida coaxial con una entrada óptica necesitaremos un conversor de coaxial a óptico, y si es al contrario otro aparato diferente: de óptico a coaxial.

Si podemos elegir entre óptico o coaxial para realizar una conexión elegiremos óptico por dos razones: La señal óptica no se ve afectada nunca por interferencias (a no ser que doblemos el cable en excesivo y el haz de luz se interrumpa en un pliegue), y la segunda razón: los equipos nuevos tienden a eliminar el conector coaxial de sus especificaciones y incluyen únicamente el óptico.

Conecta el móvil a tu equipo de música

Es posible que para muchos sea muy sencillo conectar un smartphone a cualquier altavoz pero siempre se aprenden cosas, y es posible que encontremos soluciones que aún no habíamos contemplado. Os voy a intentar explicar todas las opciones de las que disponéis.

La primera opción, y la más sencilla, es utilizar un cable auxiliar a través de la salida de auriculares del teléfono. Para ello nuestro equipo de música tiene que tener una entrada de conector Jack en cualquiera de sus versiones o 2 RCA. tan sencillo como en la imagen.

jack-35

Puede ser que os encontréis con que vuestro equipo de música no tiene entrada auxiliar pero sí una Usb para reproducir contenido de un disco duro o memoria Usb. Podemos conectar nuestro móvil a traves de un cable Usb en el conector de carga activando el almacenamiento masivo. Podéis encontrar numerosos tutoriales en Youtube según vuestro modelo de smartphone.

Otro sistema, esta vez inalámbrico, es a través de Bluetooth. Para ello debemos comprar un receptor de Bluetooth con salida auxiliar como el de la imagen y conectarlo a la entrada auxiliar de vuestro equipo de música, linkarlo con vuestro smartphone y listo.

car-bluetooth

Existen en el mercado sistemas de audio hi-fi por Wi-fi que nos permiten conectar cualquier ordenador o smartphone a ellos con solo tenerlos conectados a nuestro router, ya sea por Wi-fi o cable LAN a través de una aplicación, pero es necesaria una buena inversión en estos equipos y una buena infraestructura de red en nuestro domicilio.

Otro sistema es mediante DLNA. Explicado rápido y para que se entienda, aunque es algo más complejo, se trata de una certificación de la que disponen algunos equipos que permite la comunicación entre ellos, utilizando uno como emisor y el otro como receptor de la información, y usando como canal nuestra red local via LAN o Wi-fi.

¿Qué significan las letras ARC debajo de una conexión HDMI?

Hace unos años que algunas televisiones de nueva generación incluyen entre sus conexiones una HDMI que no es como las demás; normalmente encontramos debajo del conector o de alguna forma indicado que es diferente incluyendo las siglas ARC.

hdmi arc

ARC son las sigles en inglés de Audio Return Channel (canal de retorno de audio). Significa que este HDMI en concreto es capaz de enviar el sonido de nuestro televisor a un Home Cinema o amplificador sin necesidad de conectar otro cable, como se suele hacer habitualmente, por la salida “Optical” o SPDIF del mismo.

Para que funcione, los dos dispositivos a conectar deben tener una conexión ARC y se debe activar la función en la configuración de ambos, si es que no está activada de fábrica. Además debe estar activada la función Dolby Digital del televisor y debemos utilizar un cable HDMI versión 1.4 o superior.

arc
