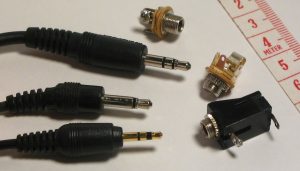

El conector Jack es un conector generalmente de audio que transporta señal analógica, aunque en ocasiones también contiene vídeo, alimentación o datos. Es el conector más usado en audio, y los hay de diferentes medidas según el uso para el que se diseñó, cada una con su versión mono (TR), stereo (TRS), o el que vemos en la imágen: stereo + micrófono (TRRS), aunque éste último ha sido usado también para llevar otro tipo de señales mediante el anillo AUX de las que os hablaré a continuación.
Jack 2,5 mm
Es el tipo más pequeño de la familia. Se usa generalmente para dispositivos en los que no cabe un conector de 3,5 mm por su tamaño reducido. Lo podemos encontrar en auriculares, pinganillos para walkie-talkies, micrófonos espía, y algunos alimentadores de corriente entre otros usos menos extendidos.
Jack 3,5 mm
Es el más extendido gracias a la explosión de los walkman, radios portátiles, mp3, y en la actualidad smartphones. Se usa principalmente para llevar señal de audio del reproductor a unos auriculares o equipo de música. Se puede usar también, mediante el anillo AUX, para llevar señales de micrófono en smartphones, incluso de vídeo en DVD´s portátiles, salidas de vídeo-cámara, o algunos móviles y smartphones aunque no es lo habitual. En ocasiones se utiliza también para llevar señales de mando hacia el dispositivo a comandar, por ejemplo en smartphones para pasar de canción, subir o bajar volumen, o contestar una llamada desde un mando conectado al mismo cable de audio. También se usa en ocasiones para alimentar dispositivos.

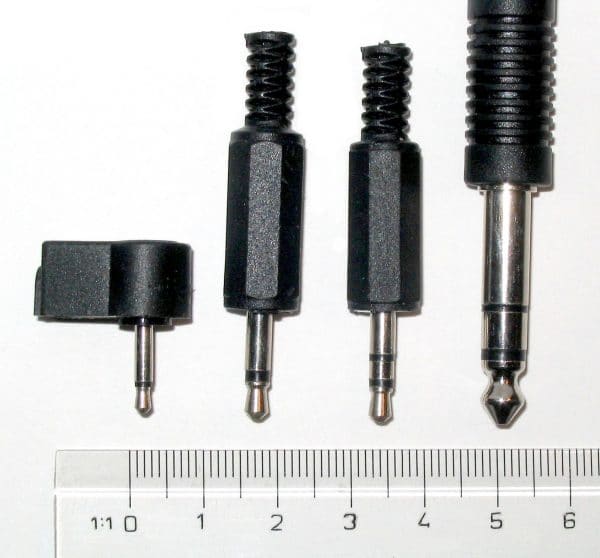

Jack 6,3 mm
Es el original de los conectores Jack. Inicialmente fue usado para las centralitas telefónicas. Su diseño en 1878 fue ideado para disponer de un conector que pudiera insertarse y sacarse fácilmente y al mismo tiempo fuese un conector seguro. Ha sido el estandard de conexión para todos los equipos de audio profesional hasta que aparecieron otros conectores más seguros, con los que convive, como el XLR o el Speakon, aunque resiste y se sigue utilizando en la actualidad gracias a su facilidad de inserción y su tamaño.
Existen otras variantes del conector más seguras usadas principalmente en aviación y para uso militar que no están tan extendidas comercialmente, pero no por ello podía dejar de citarlas.
